JARINGAN DASAR : POINT TO POINT (PTP), LOCAL AREA NETWORK (LAN), DAN JARINGAN INTERNET

 "Hello Guys, kembali lagi di artikel pertama saya yang mengenai Jaringan dasar komputer nih, Yaitu antara lain Jaringan Point To Poin/P2P, Jaringan Local Area Network/LAN, dan Jaringan Internet. Disini saya akan menjelaskan sedikit pengertian dan cara kerjanya sesuai dengan apa yang saya paham dan ketahui, Sehingga bila ada sedikit pemahaman saya yang salah dan kurang benar mohon maaf dan bisa dikoreksi sedikit sehingga saya bisa paham lebih banyak tentang dasar-dasar Jaringan ini."

A. Jaringan Point To Point (P2P)

Pertama saya akan menjelaskan tentang Jaringan Point To Point, sebenarnya apa itu PTP, Point To Point adalah suatu metode komunikasi jaringan antara perangkat yang satu dengan perangkat yang lain atau lebih melalui media wireless (tanpa kabel), dilakukan dengan cara perangkat masuk kedalam satu jaringan yang sama dengan perangkat lain tersebut. PTP biasa disebut juga dengan "tembak wifi". comtoh ada PC1 sedang terhubung dengan jaringan PC2 dan mereka sedang melakukan transfer paket berupa data-data file penting dan tanpa harus terhubung koneksi Internet, karena lebih aman jika mentransfer data penting jika tidak terhubung koneksi internet.






Sekarang saya akan masuk dalam cara mengonfigurasi  Jaringan Point To Point dengan apk Cisco Packet Tracer Student.


1. Langkah pertama kita masuk ke aplikasi Cisconya dan kita perlu 2 buah PC dan kabel Cross Over, terus kita susun atau sambungkan kedua PC dengan kabel Cross Over, dan akan terlihat seperti gambar dibawah ini.


2. Langkah selanjutnya yaitu, konfigurasi alamat IP Address kedua PC agar mereka saling terhubung satu sama yang lain dengan cara masukan IP Address pada PC0 ketik < 192.168.1.1, sedangkan untuk IP Address pada PC1 ketik < 192.168.1.2, dan harus di perhatikan untuk alamat IP haruslah dalam Host yang sama jika tidak maka akan terjadinya Erorr dalam mengecek PING nya. Bisa dilihat pada gambar di bawah.



                                                                        Alamat IP Address PC0



                                                                    Alamat IP Address PC1





                                                      Alamat IP Address tidak sesuai atau Gagal




3. Langkah selanjutnya yaitu, mengecek PING atau Koneksi jaringan pada PC0 dan PC1. Pertama kita harus mengecek PING di Command Prompt lalu ketik printahnya yaitu, PING 192,168.1.1 untuk PC0 dan PING 192.168.1.2 untuk PC1. Jika terhubung maka akan keluar hasilnya berupa "Reply from", jika tidak terhubung maka hasilnya akan keluar "Request time out" seperti contoh pada gambar di bawah ini.




                                                                Hasil PING dari PC0 dan PC1



B. Jaringan Local Area Network (LAN)

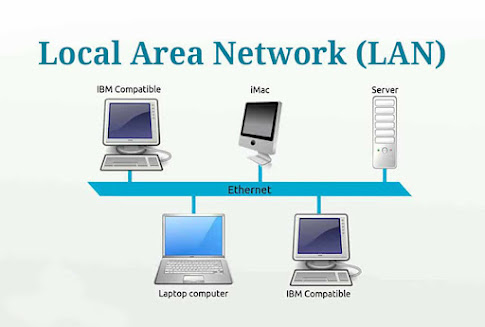

Pengertian LAN di suatu Jaringan komputer disuatu wilayah jaringanya sangat kecil atau terbatas. Misalnya, jaringan komputer kantor, sekolah, atau di dalam satu ruangan saja. LAN juga sebuah Jaringan yang dibangun pada sebuah lokasi seperti di rumah ataupun gedung perkantoran. Dan bisa diartikan juga sebagai sebuah sistem komunikasi komputer yang jaraknya dibatasi.



Sekarang saya akan masuk dalam cara mengonfigurasi Jaringan Local Area Network/LAN dengan apk Cisco Packet Tracer Student.


1. Langkah pertama kita masuk ke aplikasi Cisconya dan kita perlu 3 buah PC, kabel Straight Through, dan sebuah Switch. Terus kita susun atau sambungkan ketiga PC dengan kabel Straight Through, dan akan terlihat seperti gambar dibawah ini.



2. Langkah ke dua yaitu, konfigurasi alamat IP Address ketiga PC agar mereka saling terhubung satu sama yang lain dengan cara masukan IP Address pada PC2 ketik < 192.168.2.1, sedangkan untuk IP Address pada PC3 ketik < 192.168.2.2, untuk IP Address pada PC4 ketik < 192.168.2.3, dan harus di perhatikan untuk alamat IP haruslah dalam Host yang sama jika tidak maka akan terjadinya "Request time out" atau gagal dalam mengecek PING nya. Bisa dilihat pada gambar di bawah.



                                                                   Alamat IP Address PC2





                                                                Alamat IP Address PC3






                                                            Alamat IP Address PC4



3. Langkah selanjutnya yaitu, mengecek PING atau Koneksi jaringan pada PC2, PC3 dan PC4. Pertama kita harus mengecek PING di Command Prompt lalu ketik printahnya yaitu, PING 192,168.2.1 untuk PC2 umtuk PING 192.168.2.2 untuk PC3 dan PING 192.168.2.3 untuk PC4 . Jika terhubung maka akan keluar hasilnya berupa "Reply from", jika tidak terhubung maka hasilnya akan keluar "Request time out" seperti contoh pada gambar di bawah ini.


                                                    Hasil PING dari PC2, PC3 dan PC4


C. Jaringan Internet

Menurut saya komunikasi menggunakan teknologi Jaringan Internet hampir menjadi kebutuhan primer setiap orang di Indonesia. Perkembangan teknologi Informasi dan Komunikasi (TIK) yang pesat menyebabkan perubahan pola sistem jaringan menjadi semakin efisien. Awal mula teknologi Internet (interconnection-networking) hanya untuk menghubungkan jaringan antar komputer  berbasis Internet Protocol (IP) sebagai protokol pertukaran paket data (packet switching communication protocol). Pada perkembangannya untuk melayani miliaran pengguna di seluruh dunia dibuatlah rangkaian Internet yang terbesar yang kemudian dinamakan Jaringan Internet. Cara menghubungkan rangkaian dengan kaidah ini dinamakan internetworking (antar jaringan).




Sekarang saya akan masuk dalam cara mengonfigurasi Jaringan Internet dengan apk Cisco Packet Tracer Student.


1. Langkah pertama kita masuk ke aplikasi Cisconya dan kita perlu 3 buah PC, kabel Straight Through dan kabel Automatcally choose connetion type, sebuah Switch, Router, dan sebuah Cloud PT/ISP. Terus kita susun atau sambungkan ketiga PC dengan kabel Straight Through, dan akan terlihat seperti gambar dibawah ini.



2. Langkah ke dua yaitu, konfigurasi alamat IP Address ketiga PC agar mereka saling terhubung satu sama yang lain dengan cara masukan IP Address pada PC5 ketik < 192.168.10.1, sedangkan untuk IP Address pada PC6 ketik < 192.168.10.2, untuk IP Address pada PC7 ketik < 192.168.10.3, untuk Router kita bisa masukan IP Address yang pertama dengan ketik < 10.24.19.100, dan alamat IP Address ke dua bisa masukan ketik < 192.168.1.9, dan harus di perhatikan untuk alamat IP haruslah dalam Host yang sama jika tidak maka akan terjadinya "Request time out" atau gagal dalam mengecek PING nya. Bisa dilihat pada gambar di bawah.

                                                            Alamat IP Address PC5




                                                        Alamat IP Address PC6




                                                            Alamat IP Address PC7






                                                            Alamat IP Address Router






                                                              Alamat IP Address Router




3. Langkah selanjutnya yaitu, mengecek PING atau Koneksi jaringan pada PC5, PC6 dan PC7. Pertama kita harus mengecek PING di Command Prompt lalu ketik printahnya yaitu, PING 192,168.10.1 untuk PC5 umtuk PING 192.168.10.2 untuk PC6 dan PING 192.168.10.3 untuk PC7 . Jika terhubung maka akan keluar hasilnya berupa "Reply from", jika tidak terhubung maka hasilnya akan keluar "Request time out" seperti contoh pada gambar di bawah ini.

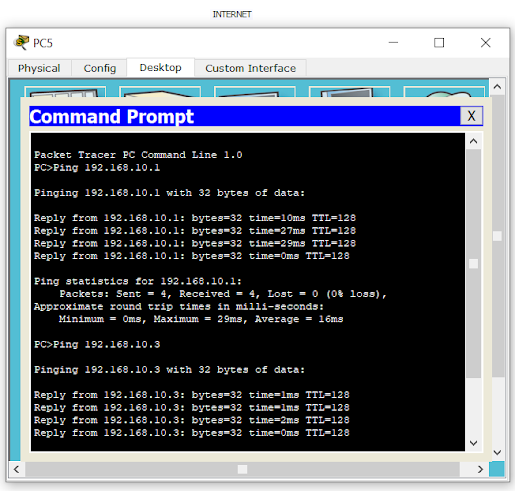

                                                  Hasil PING dari PC5, PC6 dan PC7


Nahh untuk kesimpulan, dari sini saya sudah lebih memahami tentang Jaringan dasat pada Komputer atau PC kita yang beraneka macamnya dan itu semua sangat berpengaruh pada Zaman ini, Dosen saya pernah berkata Jaringan komputer adalah udara atau oksigen bagi komputer ataupun PC kita, seperti halnya kita yang memerlukan oksigen untuk tetap bernafas itu sama dengan Jaringan komputer, tanpa itu kita tidak akan hidup di zaman sekarang.

"Sekian dan terimakasih yang telah membaca blog saya."
