Jaringan Vlan (Virtual Local Area Network)



"Hello Guys, kembali lagi di artikel kedua saya yang mengenai Jaringan dasar komputer nih, Yaitu antara lain Jaringan Virtual Local Area Network/VLAN. Disini saya akan menjelaskan sedikit pengertian dan cara kerjanya sesuai dengan apa yang saya paham dan ketahui, Sehingga bila ada sedikit pemahaman saya yang salah dan kurang benar mohon maaf dan bisa dikoreksi sedikit sehingga saya bisa paham lebih banyak tentang dasar-dasar Jaringan ini."



Pertama-tama saya akan menjelaskan apa Itu VLAN (Virtual Local Area network)?

Virtual Local Area Network atau VLAN adalah sekumpulan perangkat yang ada di satu atau lebih jaringan LAN dan dikonfigurasikan oleh perangkat lunak sehingga dapat berkomunikasi antara satu dengan lainnya seolah-olah berada di saluran yang sama.

VLAN sendiri sebenarnya merupakan sebuah jaringan yang berada di dalam Local Area Network (LAN) sehingga dalam satu jaringan LAN bisa terdiri atas lebih dari satu jaringan VLAN.

Secara umum, konfigurasi jaringan Virtual Local Area Network (VLAN) dilakukan oleh perangkat lunak atau software.

Alhasil, hal ini mampu memberikan keuntungan ketika perangkat berpindah tidak perlu melakukan setup jaringan lagi.

Fungsi VLAN

Fungsi Virtual Local Area Network atau VLAN adalah mengakomodir konfigurasi pada jaringan komputer fisik menjadi beberapa domain siaran.

Meski memiliki domain siaran berbeda, jalur yang dihasilkan oleh VLAN tersebut masih melewati perangkat penghubung yang sama. Biasanya dikonfigurasikan dengan mikrotik atau cisco yang sedang kita pelajari ini.

Sekarang saya akan masuk dalam cara mengonfigurasi  Jaringan VLAN dengan apk Cisco Packet Tracer Student.

1. Langkah pertama kita masuk ke aplikasi Cisconya dan kita perlu 4 buah PC dan kabel Straight Through, dan sebuah Switch. Terus kita susun atau sambungkan keempat PC dengan kabel Straight Through, dan akan terlihat seperti gambar dibawah ini.

2. Langkah ke dua yaitu, konfigurasi alamat IP Address keempat PC agar mereka saling terhubung satu sama yang lain dengan cara masukan IP Address pada PC0 ketik < 192.168.10.1, sedangkan untuk IP Address pada PC1 ketik < 192.168.10.2, IP Address pada PC2 ketik < 192.168.20.3, dan untuk IP Address pada PC3 ketik < 192.168.20.4. harus di perhatikan untuk alamat IP haruslah dalam Host yang sama jika tidak maka akan terjadinya "Request time out" atau gagal dalam mengecek PING nya. Bisa dilihat pada gambar di bawah.



                                                                            Alamat IP Address PC0

                                                                           Alamat IP Address PC1

                                                                        Alamat IP Address PC2



                                                                           Alamat IP Address PC3



3. Langkah selanjutnya konfigurasi VLAN pada CLI(Command line). Langsung kita masuk pada switch menu CLI , kita langsung masuk pada perintah awal ketik Enable > Enter > ketik show vlan brief (untuk mengecek vlan yang aktif dan fastEthernet yang terhubung dengan vlan). kemudian  configurasi VLAN 10, Ketik config > Enter > Vlan < Enter, Vlan 10 < Enter, name Teknik < Enter, exit < Enter. Selanjutnya kita lanjut masuk pada perintah untuk configurasi VLAN 20. Ketik Vlan < Enter, Vlan 20 < Enter, name Komputer < Enter, exit < Enter < exit < Enter. Kemudian kita langsung cek VLAN-nya dengan perintah Show vlan brief. Seterusnya kita lanjut dengan mendaftarkan  fastEthernet 0/1 dan fastEthernet 0/2 ke Vlan 10 dengan cara, ketik < config terminal < Enter, < interface fastEthernet 0/1 < Enter,  interface fastEthernet 0/2 < Enter, switchport mode access < Enter, switchport access vlan 10 < Enter, exit < Enter. Selanjutna  mendaftarkan fastEthernet 0/3 dan fastEthernet 0/2 ke Vlan 20 dengan cara, ketik < config terminal < Enter, < interface fastEthernet 0/3 < Enter,  interface fastEthernet 0/4 < Enter, switchport mode access < Enter, switchport access vlan 20 < Enter, exit < Enter. Kemudian kita langsung cek VLAN-nya dengan perintah Show vlan brief untuk melihat apakah semuanya sudah terdaftar pada Vlan teknik dan Vlan Komputer. Bisa dilihat pada gambar di bawah.



Mengecek vlan yang aktif dan fastEthernet yang terhubung dengan vlan

Memberi nama pada Vlan 10 dan Vlan 20



Mendaftarkan  fastEthernet 0/1 dan fastEthernet 0/2 ke Vlan 10

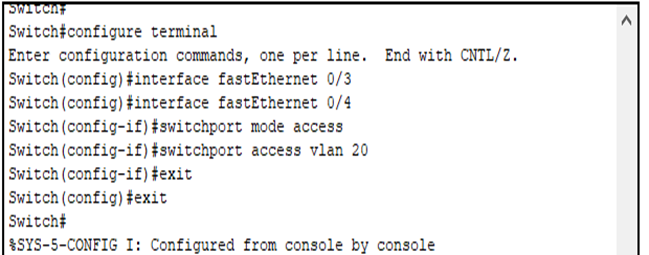

mendaftarkan  fastEthernet 0/3 dan fastEthernet 0/4 ke Vlan 20



Mengecek VLAN-nya dengan perintah Show vlan brief

4. Langkah selanjutnya yaitu, mengecek PING atau Koneksi jaringan pada PC0, PC1, PC2 dan PC3. Pertama kita harus mengecek PING di Command Prompt lalu ketik perintahnya yaitu, PING 192,168.10.1 untuk PC0, PING 192.168.10.2 untuk PC1, PING 192.168.20.3 untuk PC2 dan PING 192.168.20.4 untuk PC3 . Jika terhubung maka akan keluar hasilnya berupa "Reply from", jika tidak terhubung maka hasilnya akan keluar "Request time out" seperti contoh pada gambar di bawah ini.

Hasil PING dari PC0 dan PC1 untuk VLAN 10

Hasil PING dari PC2 dan PC3 untuk VLAN 20

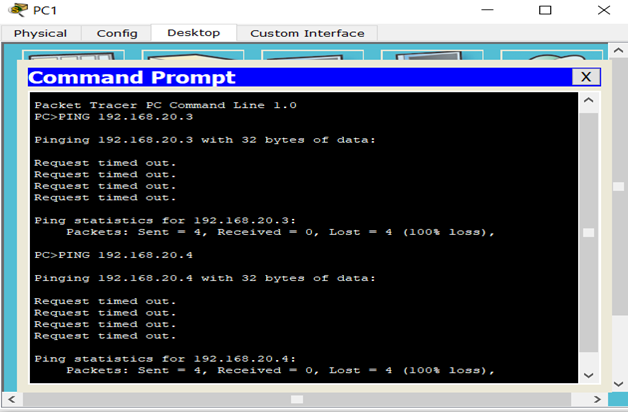

Alamat IP Address tidak sesuai atau tidak terhubung karena beda Vlan



“Nahh untuk kesimpulan, dari sini saya sudah lebih memahami tentang Jaringan dasar pada Komputer atau PC kita yang beraneka macamnya dan itu semua sangat berpengaruh pada Zaman ini, Dosen saya pernah berkata Jaringan komputer adalah udara atau oksigen bagi komputer ataupun PC kita, seperti halnya kita yang memerlukan oksigen untuk tetap bernafas itu sama dengan Jaringan komputer, tanpa itu kita tidak akan hidup di zaman sekarang”





"Sekian dan terimakasih yang telah membaca blog saya."
